グレーデイング(5)

袖のグレーデイングの要件

袖の拡大は身頃の拡大に対応して袖ぐり線が拡大しますので身頃パタンのの変化とそれに対応する袖の部分の変化の状態を知らなければなりません。

• 身頃の拡大は袖ぐり線の拡大『ＡＨの拡大』となって現れますが、数値的に見るとにＡＨの拡大のデータは後肩丈と前肩丈、それにカマ巾の変化 に現れます。

• それで袖の拡大のデータは以上の後肩丈、前肩丈、カマ巾の変更量から計算されます。此の項の終わりに身頃の袖関連のデータから算出される 《袖の変更データの表》が掲載されていますのでそれを参照しつつ、以下を読み進めて下さい。

  ＃　ハンドでグレーデイング操作を行う際には各部位の変更量を体型毎にサイズ別の一覧表を作成し、『Pt表』とします。それに従ってパタンのグレーデイング操作を行います。
  ＃　然し近年ではコンピューター（ＰＣ）に組み込んで身頃のデータを入力すれば瞬時に拡大パタンへの変動量が計算され、ＣＡＤによるグレーデイング操作が行われる技術が開発されつつあり、 今後はこの方式は主体になると考えられます。

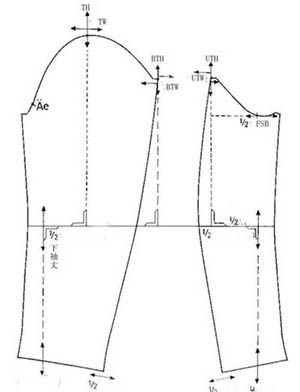

• 袖の変動の基準は縦はAe を通る垂直線、横は袖巾線で袖山は上方行に、袖下は下方向に拡大し、巾はAe を通る垂直線を境に前袖巾は前方向に、後袖巾は後方向に拡大します。


身頃・袖対比　Pt 表

• 上の表は身頃のPt表に対応して袖のPtの変化を一覧にしたPt 表です。拡大部位の変動する数値の算出の理論は後ほど纏めて記述します。

• 　各部位のPtの説明の数値は９Ａ→１１Ａ身長差＝12 mm.バスト差＝ 30 mmの例です.


• ○　袖筒部分のPt

• 袖丈　　　　＝　身長×1/3+ 1.0 が体型とのバランスです。Ａ体型のPt表では９Ａ～１１Ａ, 身長差は12 mmですから12×1/3 = 4 mm となります。

• 下袖丈　　　＝　袖丈(-)袖山の変更量です。

• 袖巾　　　　＝　カマ巾×3、 肘巾＝カマ巾×2.4、袖口巾＝カマ巾×2

• 袖口巾　　　＝　カマ巾の変更量と同じ　＝ 3 mm

• 肘丈 ＝　下袖丈×1/2 ＝　1.2 mm ＝ 0.6 mm


• ○　袖山部分の Pt

• Th　　＝　袖山頂点の高さの変更量～カマ丈の変更量×8/10 ＝ 3.5 mm×8/10=2.8 mm

• Tw　　＝　袖山頂点の巾の変更量～カマ丈の変更量×5/10=3.5 mm×5/10= 1.8 mm

• Bth ＝　上袖の後縫い線と袖山線との交点での高さの変更量～カマ巾×1/4= 30 mm×1/4 = 0.75 → 0.8 mm

• Btw ＝　上袖の後縫い線と袖山線との交点での巾の変更量～Th と同じ= ２８ｍｍ

• Uth　 ＝ 下袖の後縫い線と袖山線との交点での高さの変更量～Bth　の変更量と同じ　

• Utw　 ＝　下袖の後縫い線と袖山線との交点での巾の変更量～カマ巾の変更量と同じ＝　3 mm×10/10= 3 mm


• 下袖底巾 ＝　袖底の巾の変更量の1/2 ＝　3 mm×1/2 = 1.5 mm

• 袖巾・・・・・・カマ巾×３

• 肘巾・・・・・・カマ巾×2.4 (80%)

• 袖口巾・・・・・カマ巾×2 (50%)

  ＃　袖の移動ポイントは、袖山の湾曲線の形の拡大の微妙なバランスを崩さない為、また二枚袖と一枚袖の変化のため、双方に共通するポイントで ある必要があります。
  　　このＨＰでは一枚袖と二枚袖との操作の違い、Ptの計算方法の問題をテーマにしますので詳細、数値に付きましてはこの稿の末尾で計算式の表の説明で行います。 亦は『体型分析と原型』（小野喜代司著）133Pを参照下さい。


  二枚袖のグレーデイング


  此処では図が明瞭になる様に９Ａ→Ａ１７の４Ptの拡大をします。従ってPtは凡て×４となります。
  同図は各ポイントの変動方向を示したで、 下段は二枚袖の拡大順序を示した図です。

  ＃上袖の拡大

  ①　１→２　上袖丈の拡大
  ② ３→４　袖口巾の拡大
  ③　４→５　元パタンの袖口線に平行線
  ④ ６→７　肘丈の拡大
  ⑤ ８→９　袖山の頂点の高さの拡大
  ⑥ ９→10　袖山の頂点の巾の拡大
  ⑦ 11→12　上袖の後縫い線と袖山線との交点の高さの拡大
  ⑧ 12→13上袖の後縫い線と袖山線とのの巾の拡大
  ⑨ 元パタンの上袖、袖山線の湾曲線を使い、<18>を<19>に移動し、<8>を<10> に合わせて<15> – <10>の袖山の湾曲線を描き、 <11>を<13>に合わせて<10> - <13>の袖山線を描きます。
  ⑩　元パタンの上袖、袖山線の湾曲線を使い、<18>を<19>に移動し、<8>を<10> に合わせて<15> – <10>の袖山の湾曲線を描き、 <11>を<13>に合わせて<10> - <13>の袖山線を描きます。
  ＃　下袖の拡大

  ①　１→２　下袖丈の拡大
  ②　３→４　袖口巾の拡大
  ③　４→５　元パタンの袖口線に平行線
  ④　６→７　肘丈の拡大
  ⑤　11→12　下袖の後縫い線と袖山線との交点の高さの拡大
  ⑥　12→17　下袖の後縫い線と袖山線との交点の巾の拡大
  ⑦　18→19　下袖と後縫い線の横への拡大(この変更量の12 mm ×1/2=6 mm は袖底の湾曲を平らに換える意味で袖巾には関係ありません。
  ⑩　元パタンの下袖、袖山線の湾曲線を使い、<18>を<19>に移動し、<11>を<17>に合わせて下袖の袖山線を描きます。

  ＃　袖後縫い線の処理
  ⑪　{3}で引いた元パタンの袖口線に平行線 5 と上袖後側の13 とを結び、元パタンの曲線を肘線で横に滑らし、拡大パタンの後側の縫い線を記入します。
  ⑫　下袖でも上袖と同様に[5] と{17}を結び、下袖の後側の縫い線を記入します。

  ＃　二枚袖の拡大は袖山の拡大の後に巾の拡大は全て後袖縫い線で行い、前の縫い線では行いません。それは袖の中心線は身頃・袖ぐりのＡｅ点を 通る垂直線ですので身頃との結合に変動が起きない様にする為です。その点に留意して下さい。



  一枚袖のグレーデイング




  Ptは二枚袖と同じです。巾の拡大は二枚袖では上下分離して行われましたが一枚袖では一緒に行われる為にPtは合計して拡大される点が異なります。 従って移動の順序も多少違って来ます。
  ①　１→２　下袖丈の拡大　・・・　二枚袖と同じ
  ②　３→４　肘丈の拡大　　・・・　二枚袖と同じ
  ③ ５→６　袖山の頂点の高さの拡大　・・・　二枚袖と同じ
  ④ ６→７　袖山の頂点の巾の拡大　　・・・　二枚袖と同じ
  ⑤ ８→９　袖山縫い線の縦方向への拡大　

  （註）　二枚袖の場合は下袖でも(Bth)の変更量を上方向に拡大しましたが一枚袖では 双方の分量は共通に一度の拡大でよい事になります

  ⑥ ９→10 1袖山縫い線の横方向への拡大、(Btw)の変更量を水平に後方向へ移動します。
  ⑦ 11→12 袖山後端の袖巾の拡大、変更量は(Btw)＋(Uth)×1/2 を後端で拡大し、
  ⑧ 15→16 残りの(Uth)×1/2を袖巾の前端で拡大します。

  （註）　二枚袖の場合では袖巾の拡大は袖の前側の縫い線では拡大せず、上下袖の後側の縫い線で拡大しますが、 一枚袖では巾の拡大は後側で行い、(Uth)×1/2だけ前側で行います。この点が一枚と二枚の場合の相違です。



  一枚袖の袖筒の処理～Ａ（肘ダーツの場合）




  　一枚袖のでは袖巾の拡大分量は後方向（Btw + Utw×1/2）+ 前方向(Utw×1/2)となります。袖口でも同量を前後に取り、袖下線に平行線を引き ましたので袖巾と袖口巾の拡大分量は同じになり袖口巾は広過ぎる事になります。袖口巾のPtはカマ巾のPtと同量なのでこの過剰分の調整を行います。

  ① 17 – 19 肘ダーツの頂点は後方向に11 – 12の変更量の1/2を移動します。
  ② 18 – 19 19より肘線に直角に垂直線を袖口線に下ろし、袖口線との交点を19 とします。
  ③　先述の様に袖口巾の拡大分量は（Btw + Utw）ですが袖口巾の拡大分量はカマ巾と同量ですから（Btw + Utw）- カマ巾の変更量を計算して 19より前方向に取り、20とします。
  ③ 18 – 12’, 18 – 19 の部分を18を中心に前方向に回転させ、ダーツを拡大して袖口巾を縮小させます。



  一枚袖の袖筒の処理～Ｂ（袖口ダーツの場合）




  ① 15 →16 肘ダーツの頂点は15 – 16 と袖巾線の後方向への変更量11 – 12 の1/2 を後方向へ移動します。

  ② 13→14 袖口ダーツの前側の線では13→14と袖口前側の拡大分量を後方向に移動し、16→14を結びます。

  ③ 袖口ダーツの後側の線では13→14の分量に（Btw + Utw）- カマ巾の変更量を加えて取り、16 – 12 を結びます。

  ④　12 - 12 を結んで袖口線を完成させます。



  袖山対比グレーデイングPt 計算式






  ---
